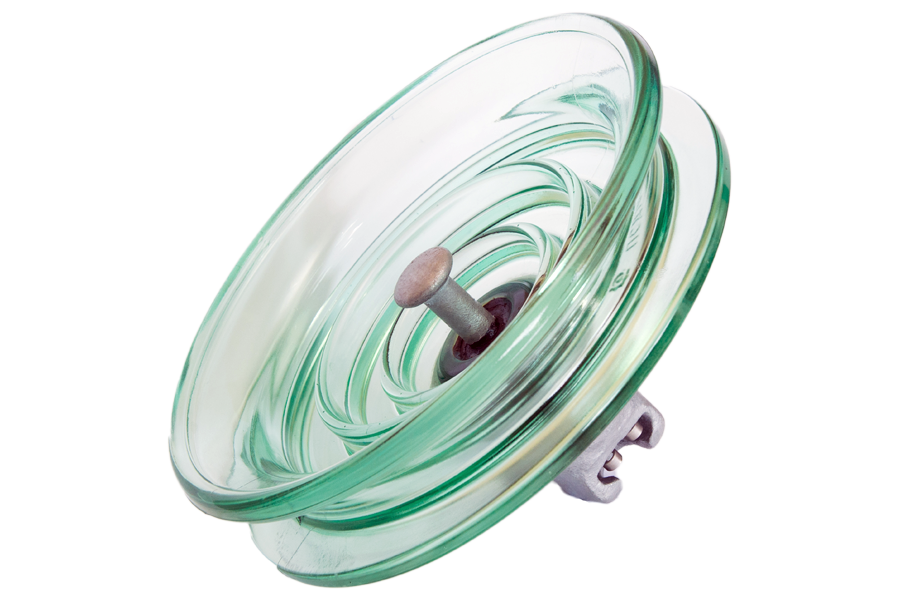

Изоляторы линейные подвесные стеклянные тарельчатые двукрылые типа ПСД

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от - 60 ^oС до + 50 ^oС.

Условное обозначение изолятора по ГОСТ 27661	Условное обозначение изолятора по МЭК 60305	Нормированная механическая разрушающая сила, кН	Нормированная энергия удара, Дж, (Н · м)	Нормированная механическая разрушающая сила остатка изолятора, кН	Номинальный диаметр изоляционной детали, мм	Номинальная строительная высота, мм	Номинальная длина пути утечки, мм	Стандартное сферическое соединение по ГОСТ 27396, МЭК 120	Пробивное напряжение в изоляционной среде, кВ	Выдерживаемое электрическое напряжение промышленной частоты в сухом остоянии, кВ	Выдерживаемое электрическое напряжение промышленной частоты под дождем, кВ	Выдерживаемое электрическое напряжение стандартного импульса 1,2/50 мкс, кВ	Значение выдерживаемого и (или) 50 % разрядного напряжения в загрязненном и увлажненном состоянии, кВ	Уровни радиопомех при нормированных напряжениях						Масса,кг
Условное обозначение изолятора по ГОСТ 27661	Условное обозначение изолятора по МЭК 60305	Нормированная механическая разрушающая сила, кН	Нормированная энергия удара, Дж, (Н · м)		Номинальный диаметр изоляционной детали, мм	Номинальная строительная высота, мм	Номинальная длина пути утечки, мм	Стандартное сферическое соединение по ГОСТ 27396, МЭК 120	Пробивное напряжение в изоляционной среде, кВ					Нормированное напряжение,кВ	Уровень радиопомех, дБ, не более	Нормированное напряжение,кВ	Уровень радиопомех, дБ, не более	Нормированное напряжение,кВ	Уровень радиопомех, дБ, не более	Масса,кг
ПСД70Е212/112	PSD70E	70	45	56	270	127/146	411	16	130	75	45	110/110	45	10	34	20	55	25	86	4,6
ПСД100В212/112	PSD100B	100	45	80	280	127/146	425	16	130	75	45	110/110	45	10	34	20	55	25	86	5,1
